    Наш партнер ЧНПП «Микроконтакт», г. Харьков, выполняет работы по проектированию и изготовлению пленочных покрытий, пленочных и мембранных клавиатур, приборных панелей различного назначения.  Контактная информация для консультаций и заказов приведена на странице "Контакты" сайта.
    В условиях конкуренции производителей и быстрорастущего рынка становятся актуальными проблемы разработки новых приборов и устройств, обладающих улучшеным дизайном и надежностью. Одним из важнейших узлов каждого прибора и устройства, к которому предъявлены данные требования, является блок клавиатуры.
    Предлагаемые мембранные клавиатуры позволят Вам достигнуть современного дизайна и обеспечат надежность работы Вашего прибора. Предприятие предлагает Заказчикам широкий спектр клавиатур с различными техническими характеристиками, функциональным назначением и дизайном. Используемые современные материалы позволяют нам варьировать практически любые параметры клавиатуры: размеры, электрическую схему, цветовое решение, количество клавиш и их расположение, возможность использовать тактильный эффект, внешний вид панели.

Заказные пленочные покрытия

Заказные пленочные покрытияДекоративные пленочные покрытия могут обладать различной стойкостью к механическим воздействиям и агрессивным средам. Размеры, форма, цветовое решение, окна под дисплеи и индикаторы - по заказу. На внутреннюю сторону лицевой пленки наносится многоцветный рисунок с изображением клавиш и специальных символов. На внутренней cтороне декоративных плёночных покрытий клеевой слой для монтажа на корпус прибора.




Заказные приборные панели

Заказные приборные панели    Декоративные приборные панели могут применяться в cовокупности с:
а) плёночным покрытием;
б) мембранными или плёночными клавиатурами;
с) любыми типами микропереключателей,имеющими ход 0,2 - 0,6 мм. Микропереключатель должен быть с колпачком, чтобы не допустить повреждения пленки в процессе эксплуатации. Оптимальная форма колпачка - полусфера.





Микропереключатель

    При производстве панелей используются различного рода пластмассы и металлы. При использовании прозрачных пластиков можно реализовать подсветку клавиш - в торец основания ставятся несколько светодиодов или лампочек.  Иногда, в связи с большими размерами блока управления, с точки зрения материальных затрат, целесообразней изготовление цельного модуля по следующей схеме:

Блок клавиатуры

приборная панель со всеми необходимыми технологическими отверстиями и крепежом + встроенный блок мембранной клавиатуры и всё это под общим плёночным покрытием.


Заказные мембранные, пленочные клавиатуры

мембранные, пленочные клавиатуры    Размеры, расположение и количество клавиш, цветовое решение, окна под дисплеи и индикаторы, встроенные CMD элементы, электрическая схема – по заказу. На внутреннюю сторону лицевой пленки наносится многоцветный рисунок с изображением клавиш и специальных символов. Внешняя сторона устойчивая к стиранию и воздействию агрессивных сред. На внутренней стороне клавиатур клеевой слой для монтажа на корпус прибора.




Конструктивные характеристики

Размеры, мм, не более

600x700

Допуск на габаритные размеры, мм

+/-0,2

Толщина, мм

от 0,7

Длина монтажного шлейфа , мм

разумная

Усилие срабатывания клавиш, Н:

1,0 - 4,0

Ход клавиш, мм:

0,2- 0,4

Контактные поверхности

медь-никель-покрытие

Электрические характеристики

Коммутируемое напряжение, В, не более

50

Коммутируемый ток, мА, не более

200

Максимальная мощность, Вт

1

Электрическая прочность лицевой пленки, КВ/мм, не более

250

Количество срабатываний клавиш, не менее

1 500 000

Дребезг контактов, мс, не более

10

Сопротивление изоляции, МОм

100

Климатические характеристики

Рабочие значения

Диапазон температур, град. С

-40 / +80

Относительная влажность воздуха при 25 град. C, %, не более

95

Предельные значения

Диапазон температур, град. С

-60 / +120

Относительная влажность воздуха при 25 град. C, %, не более

98

Пылевлагозащищенность

IP 61-68

Устойчивость лицевой пленки к агрессивным средам

растворители, масла и смазки, бензин и диз. топливо, моющие средства


Проектные и технологические нормы

Графика и шрифты

Минимальная толщина свободных линий -- 0,1 мм.
Минимальный размер шрифта -- 1 мм.
Любые шрифты в векторном виде.
Обозначить расположения прозрачных окон под дисплеи и индикаторы, а также сквозных отверстий.
Логотипы и фирменные знаки просим предоставлять только в векторной форме. Предпочтительный формат -- CDR.


Цветовое решение

    При подборе цветов мы используем cистему смешения PANTON MATCHING SYSTEM, RAL.
    Надо учитывать, что цвет, нанесённый на плёнку, может, отличается от цвета, который видит заказчик на бумаге, пластмассе или металле.Во избежание недоразумений мы рекомендуем сделать несколько цветных проб на наших плёнках, прежде чем закладывать его в изделие.


Размеры и зазоры для проектировки клавиатуры

Размеры и зазоры для проектировки клавиатурыСтандартный используемый размер мембраны -- 10 * 10 мм или 11*11мм.*
Минимальное расстояние между клавишами – 2-3 мм.
Минимальное расстояние от края клавиш до края выхода шлейфа -- 5 мм.
Минимальное расстояние от края клавиатуры до выхода шлейфа -- 5 мм.
Соответственно, минимальное расстояние от края клавиш до края клавиатуры со стороны выхода шлейфа – 12.5 мм.
*При серийном заказе для мембранных клавиатур6*6;7*7;8*8;12*12;14*14.


Окна под дисплеи и светодиоды

Минимальный диаметр сквозного отверстия 1мм.
Все не круглые сквозные отверстия требуют дополнительных затрат на изготовление штампа для высечки.
Минимальный диаметр прозрачного окна для светодиодов -- 1,5 мм.
Окна под дисплеи могут быть тонированы прозрачной краской или плёнкой, цвет тоножа требует дополнительного согласования.
В местах окон под дисплеи можно обеспечить различную прозрачность-читаемость для различных типов дисплеев.
Если количество отверстий и прозрачных областей превышает6 на 1 дм.кв., то к стоимости изделия добавляется 0,01 у.е. за каждое дополнительное отверстие или прозрачную область.


Электрическая схема и шлейф

    В клавиатурах может быть реализована практически любая схема коммутации клавиш (все независимые, все на общем проводе, матрица, их комбинации), однако не всегда возможно сохранить заданный порядок контактов шлейфа. Для оптимизацииразводки желательно соотносить схему соединений клавиш с их геометрическим положением.
По умолчанию шаг контактов шлейфа 1.27 мм. Возможен произвольный шаг по заказу. Шлейф не может выходить в месте расположения клавиш, окон под дисплеи и индикаторы.
    Электрическое соединение клавиатуры со схемой управления осуществляется с помощью стандартного плоского кабеля AWG 28 с шагом 1,27 мм. Шлейф, луженая многожильная жила, материал изолятора – ПВХ серый, допустимая температура -100С.
    Возможна установка штыревых соединителей PLS-BLS (контакт-латунь, золото поверх никеля; изоляторполистирол; допустимая температура –55 - +100 С).


Формовка

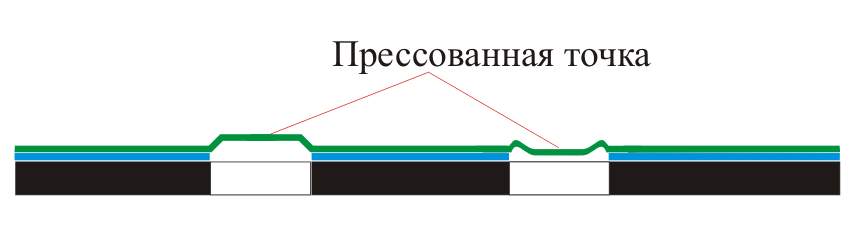

формовка клавиш

Для мембранных и плёночных клавиатур или плёночных покрытий возможна формовка клавиш любой формы высотой 0,2 - 0,7мм.
Минимальное расстояние между формованными областями требует дополнительногосогласования для каждого отдельного случая.


Тактильный эффект

    Обеспечивает тактильное ощущение срабатывания клавиш и делает работу смембранной клавиатурой более комфортной. Клавиши с тактильным эффектом имеют различный ход при нажатии и щелчок при срабатывании клавиш.
Конструктивное исполнение    Для достижения тактильного эффекта предлагается следующая технология, обеспечивающая, высокую надежность клавиатур и гарантирует срабатывание клавиш.
Технология основана на использовании металлической мембраны. Мембрана устанавливается подлицевую пленку и одновременно служит замыкающим элементом контактной группы.При нажатии на клавишу мембрана прогибается и замыкает контактную группу. При этом возникает тактильное ощущение, аналогичное срабатыванию микропереключателя.
В местах клавиш лицевая пленка может быть отформована на высоту 0,2-0,6 мм.


Рекомендации по применению

    На внутренней стороне клавиатур и декоративных лицевых плёнках наносится клеевой слой, закрытый защитной пропитанной силиконом бумагой или плёнкой. Клеевой слой служит для монтажа клавиатур на корпус изделия и имеет хорошую начальную и конечную адгезию ко всем типам пластмасс и металлам. Оклеиваемые поверхности должны быть тщательно обезжиренными, очищены от грязии пыли. Окрашенные поверхности должны быть выдержаны неделю перед поклейкой плёнки. Температура поклейки от 18 до 25 градусов. Умеренный нагрев с прижиманием усиливает силу приклеивания.


Поклейка клавиатур

· С удобного Вам края, снимите часть(3-5мм) защитной бумаги или плёнки с клеевого слоя на внутренней стороне клавиатуры;
· вставьте шлейф в отверстие в корпусе изделия;
· уложите клавиатуру в посадочное место и отцентруйте;
· освободившуюся часть клеевого слоя отзащитной основы, прижмите;
· удалите оставшуюся защитную основу и плотно прижмите клавиатуру по всей плоскости за исключением зон нажатия клавиш;
· паз для шлейфа с внутренней стороны корпуса залить силиконом из клеевого пистолета.
В зависимости от применяемого клеевого слоя полную прочность клеевое соединение набирает от 3 часов до 27 дней.


Поклейка клавиатур. Схема 1 Поклейка клавиатур. Фото 1



Поклейка клавиатур. Схема 2 Поклейка клавиатур. Фото 2


Обрезка

В цену изделия входит обрезка всех прямых сторон.

Увеличение цены:

для клавиатур имеющих на углах радиус - на 0.25 у.е. за каждый угол;
для плёнок имеющих на углах радиус - на 0.01 у.е. за каждый угол;
для клавиатур и плёнок произвольной формы (содержащих непрямые линии) требуется изготовление штампа для высечки (согласовывается индивидуально по каждому заказу);


Хранение и эксплуатация

    Клавиатуры должны храниться в упаковке в складских помещениях, защищающих отвоздействия атмосферных осадков, при отсутствии в воздухе паров кислот, щелочей и их примесей. В складских помещениях, где хранятся клавиатуры, должна обеспечиваться температура от 5 до 25 градусов Цельсия и относительная влажность 65 - 80% без конденсации влаги.
    Не допускается воздействие на клавиатуры и декоративные панели колющих и режущих предметов.
Очистку поверхности клавиатур от возможного загрязнения производить мягкой хлопчатобумажной ветошью, слегка увлажненной этиловым спиртом или бензином.


Условия выполнения работ

- Наличие файла в формате CDR (плёнка) и электрическая принципиальная схема (клавиатура)
- Цены приведены в у.е. без учёта НДС.
- Счета выставляются в гривнах. Цена остаётся неизменной при оплате в течение срока, указанного в счёте.
- Работы выполняются при условии 50 процентов предоплаты.
- Срок изготовления заказа 7-30 дней с момента поступления денег на расчётный счёт исполнителя, в зависимости от объёма работ и загруженности производственных мощностей в текущий период.
- На серийную продукцию предоставляется гарантия 12 месяцев с момента поставки в течение гарантийного срока производится бесплатная замена изделий, вышедших из строя по вине изготовителя.


Контактная информация для консультаций и заказов приведена на странице "Контакты" сайта.
